泵閥類產(chǎn)品在生產(chǎn)使用過程中常常會遇到承壓滲漏現(xiàn)象。究其原因，絕大多數(shù)是在鑄造生產(chǎn)過程中，鑄件的缺陷控制不嚴(yán)。泵體、閥體、泵蓋等鑄件的熱節(jié)部位有裂紋、疏松、縮孔等鑄造缺陷，導(dǎo)致工件承壓滲漏。因此，嚴(yán)格控制上述鑄造缺陷，對于泵閥類鑄鋼件生產(chǎn)顯得至關(guān)重要。而南非鉻礦砂性能和應(yīng)用有哪些呢?下面海旭磨料鉻礦砂廠家給大家詳細(xì)介紹一下!

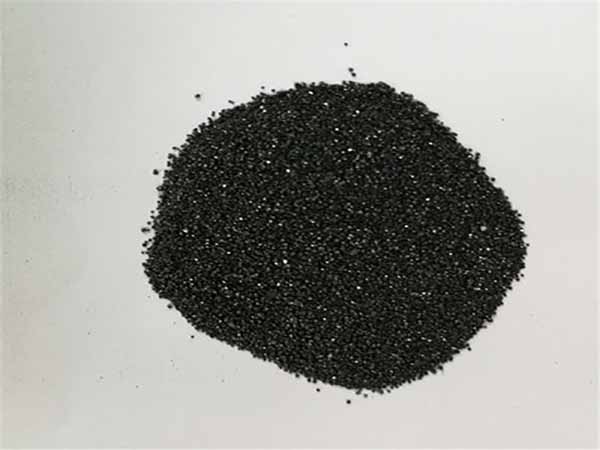

    鉻鐵礦砂的主要性能：

    鉻鐵礦屬于鉻鐵礦尖晶石。主要礦物成分是FeOCr2O3。實(shí)際的礦物成分是各種尖晶石的混合物。鉻礦砂的密度為4-4.8g/cm3，莫氏硬度為5.5-6級，耐火材料1900℃。鉻礦砂的主要性能如下:

    (1)鉻礦砂有很好的抗堿性渣的作用，不與氧化鐵等發(fā)生反應(yīng);因此在鑄造實(shí)際應(yīng)用中，鉻礦砂可以避免熱化學(xué)粘砂;


    (2)在熔融金屬澆鑄過程中，鉻礦砂本身發(fā)生固相燒結(jié)，防止了熔融金屬的滲透，從而防止機(jī)械粘砂;

    (3)鉻礦砂的熱傳導(dǎo)率比硅砂大好幾倍，可以提高鑄件的冷卻速度，因此，鉻礦砂在鑄造實(shí)際應(yīng)用中可以起到外置冷鐵的作用。

    鉻礦砂在泵閥類鑄鋼件生產(chǎn)中的實(shí)際應(yīng)用：

    一般來說，鑄鋼用砂的適宜粒度為40/70目，中小型件用砂的適宜粒度為50/100目。還有一些特殊情況，如:考慮到經(jīng)濟(jì)因素，用鉻礦砂代替鋯砂，這些工廠購買的鉻礦砂要求非常細(xì)，70/140目，甚至100/200目等。我們選擇的鉻礦砂為40/70目，一級Cr2O3%為46.2%，耐火度1900℃。

    1)以離心泵吸入段為例，法蘭頸部根部首先填充以水玻璃為粘結(jié)劑的鉻鐵礦砂，附近其余部分填充水玻璃石英砂。擰緊、剝離和硬化后，使用醇基鋯石粉末涂料。鉻礦砂具有良好的抗堿性渣作用，不與氧化鐵等發(fā)生反應(yīng)。因此，鑄造后的鑄件不含粘砂，表面光滑。

    2)以吸水段為例，泥芯由鉻鐵礦砂制成，用低氮呋喃樹脂作為粘合劑代替冷鐵。下部四個箭頭所示的熱節(jié)點(diǎn)的激冷效果得到加強(qiáng)，實(shí)現(xiàn)了與周邊薄壁件的同時凝固，最終凝固的鋼水部分位于冒口內(nèi)，鑄造結(jié)構(gòu)緊湊，加工后試壓時無泄漏。

    3)所有拉桿孔均用低氮呋喃樹脂作粘接劑配制鉻鐵礦砂泥芯，這些砂芯較好的起到了內(nèi)冷鐵的作用，鉆孔后試壓均無滲漏。

    4)鉻礦砂耐火度高，我們常在內(nèi)澆口處進(jìn)行適量的填充。

    內(nèi)澆口經(jīng)高溫鋼水灼燒時間最長，因此，可避免由于鋼水長時間灼燒導(dǎo)致砂型強(qiáng)度受損，引起沖砂最終形成夾砂缺陷。
